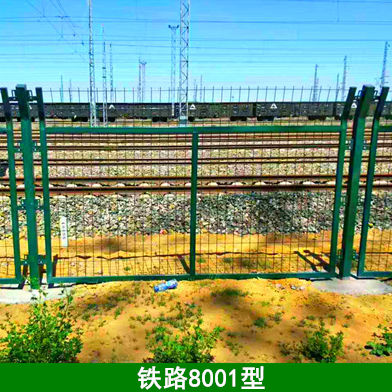

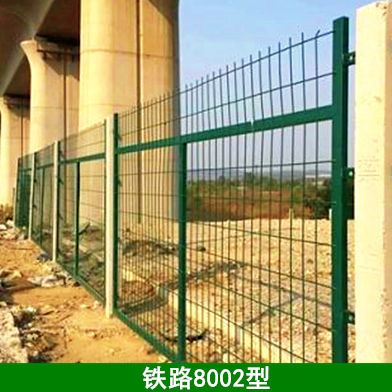

铁路高铁围栏

添加日期：2016/9/17 16:41:58 点击量：

详细信息

一、铁路线路防护栅栏设计依据
根据《铁路线路防护栅栏》(通线(2012) 8001)要求“对于纵坡大于36°地段设计单位应根据地形条件进行个别设计，截面尺寸及形式应与本图保持一致并保证栅栏达到有效防护高度”进行设计。
二、铁路线路防护栅栏类型、适用条件及使用年限
1、铁路线路防护栅栏类型

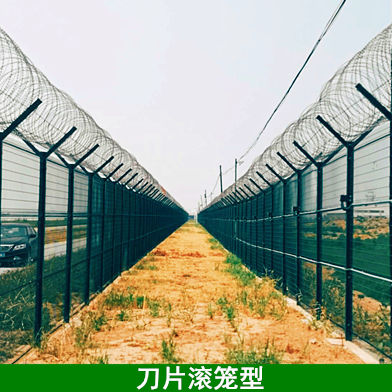

2.2m高度钢筋混凝土立柱金属网片防护栅栏加0.5m刺丝滚笼。
2、铁路线路防护栅栏适用条件
本图适用于新建铁路工程，设计时速200公里及以上铁路。铁路线路防护栅栏应设置在用地界以内0. 5m处。
3、铁路线路防护栅栏设计年限
钢筋混凝土构件的使用年限按30年设计，金属网片使用年限按15年设计，刺丝滚笼有效防护年限按8~10年设计。
三、铁路线路防护栅栏设计原则
本铁路线路防护栅栏由立柱、网片、连接部件、剌丝滚笼组成，防护高度2.7m,单元长度3. 0m。
1、立柱
立柱采用C30钢筋混凝土预制，截面尺寸为140mmX 140mm,高度3m。预制立柱时，在立柱相应位置预留8个Φ12m圆孔，其中5个用于安装时通过螺杆固定两侧连接板，3个用于连接支柱与角钢支架。
2、金属网片、连接板与螺栓
设计要求均与通线(2012) 8001钢筋混凝土立柱金属网片防护栅栏相应部分要求一致。
3、横向角钢及角钢支架
采用50mmX50mmX4.5mmQ235角钢，镀锌量采用270g/㎡。
4、基础
基础采用C25混凝土浇注，尺寸采用600mmX 600mmX 900mm。
5、刺丝滚笼、栅栏门、制作工艺、运输及安装要求均与通线(2012) 8001钢筋混凝土立柱金属网片防护栅栏相应部分要求一致。线路封闭技术要求及方法与通线(2012) 8001要求一致。
四、铁路线路防护栅栏参数
1、边框，30*50*2.0mm矩管；
2、网格，75*150mm；
3、网丝，Φ4.0mm；

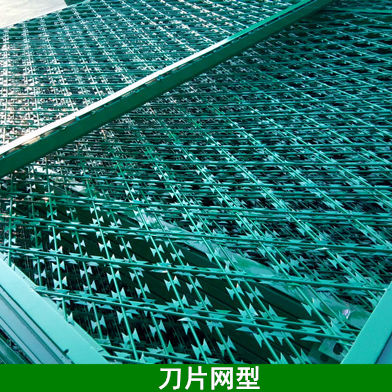

4、刀片直径，Φ500mm；
5、刀片芯丝，HPB300-Φ2.5mm；
6、刺丝，HPB300-Φ2.2mm；
7、支架，50*50*5.0mm角钢；
8、纵向拉筋，HPB300-Φ2.5mm；
9、上锌量，270g/㎡。
五、铁路线路防护栅栏其他要求
1、铁路线路防护栅栏的设置要求整体效果美观，同类型铁路线路防护栅栏宜成段设置。
2、本图未尽事宜，见通线(2012) 8001通用参考图相应部分要求。
