湖南怀化铝包钢丝菱形网围界生产厂家

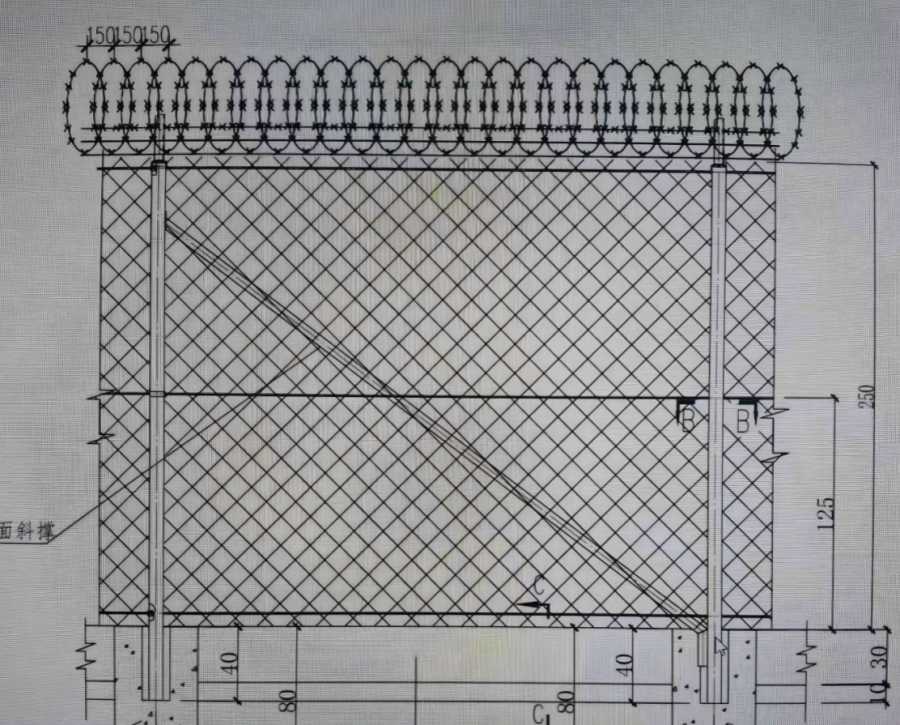

说明:
1、本图尺寸除注明外均以厘米计。
2、围界围栏内侧、外侧的净高度均应不低于2.5米。
3、围界围栏对外面应设有醒目的禁止翻越警告标识牌。
4、围界围栏形式采用铝包钢丝菱形网结构形式，防腐年限不少于5年。
5、围界和斜撑的基座采用C20水泥混凝土预制，预留孔在立柱与斜撑安放后用C20细石混凝土灌实;地梁采用C20现浇水泥混凝土;所有基座和地梁的垫层采用粒径05cm的级配碎石。
6、碎石垫层下土基及开槽两侧回填土压实度要求不小于0.90(重型压实法)。
7、图中围界形式仅为示意。具体形式以招标确定的围界形式为准。
8、图中围界总高度为3.0m，立柱间距为30m，为确保围界安置后的稳固，要求每2个立柱设一道斜撑，转折处每个立柱设一道斜撑。
9、铝包钢丝菱形网采用冷拉低碳钢丝外经包覆铝层的防腐处理，铝包钢丝抗拉强度应达到500MPa。立柱采用由冷轧钢带直缝焊接而成的矩形燕尾钢管并作内外防腐处理，要求钢带抗拉强度应达到375MPa;斜撑采用由热轧钢带直缝焊接而成的矩形钢管并作内外防腐处理要求钢带抗拉强度应达到375MPa。延伸臂由热轧角钢焊接而成并作防腐处理，要求抗拉强度应达到375MPa。铝包钢丝滚笼及铝包钢刺丝为主丝直径28mm的冷拉高碳钢丝，抗拉强度应达到1340MPa;刺丝为直径24mm的冷拉低碳钢丝，抗拉强度应达到500MPa间距均为100~120mm。刺刀圈与刺钢丝采用不锈钢扎丝连接，沿长度方向每隔500mm设4个连接处。
10、图中立柱截面尺寸为75X75X20mm斜撑截面尺寸为50X50X20mm延伸臂截面尺寸为角钢40X40X30mm，铝包钢丝菱形网网孔尺寸为55X55mm，滚笼直径为500mm。
11、图中立柱顶部应加盖柱帽，立柱与铝包钢丝菱形网采用直径32m的不锈钢卡子连接立柱与斜撑及立柱与延伸臂的连接采用防盗形式并经防腐处理。
12、图中立柱、斜撑及延伸臂的防腐处理要求采用金属保护层结合涂塑保护层的复合保护方式。
13、涂塑保护层必须均匀，不得存在针孔、流挂、裂纹、脱落、漏镀、脏物粘附等镀塑缺陷。
