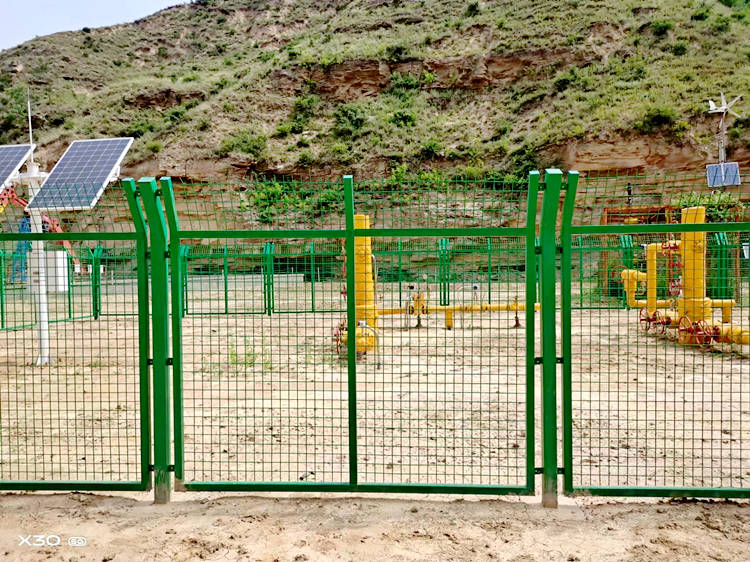

油气田防翻越钢制围栏专业生产厂家
1、防翻越钢制围栏平面位置及方位见工艺图。
2、图中尺寸以毫米、标高以米计。
3、防翻越钢制围栏边框采用方形钢管，规格为50*50*3mm，单个防翻越钢制围栏模块居中设竖向加强筋1个，与边框规格相同。钢网采用Q195低碳冷拔钢丝，丝径4.5mm，网眼50*50mm，防腐采用浸塑处理，包塑1mm以上，两个防翻越钢制围栏模块之间设一个立柱，防翻越钢制围栏模块与立柱连接详图①。铁件间连接均采用焊接，焊接需挫平磨光。立柱采用方形钢管，规格80*80*5mm，防翻越钢制围栏颜色采用艳绿色。
4、防翻越钢制围栏顶部倾斜外翻，向外翻30°。
5、防翻越钢制围栏大门高2.15m，宽2.5m，为双扇门，材质、颜色、规格及做法同围栏。防翻越钢制围栏大门顶部防翻越部分不倾斜，与防翻越钢制围栏顶部齐平，长度约为404mm。
6、防翻越钢制围栏门铰链做法参见12J003/F19、F22。
7、防翻越钢制围栏门外侧应设置井场名称牌和HSE标识牌，左侧门扇横向居中设置井场名称牌，右侧门扇横向居中设置相关HSE标识牌，井场名称牌和HSE标识牌上沿距地坪为1.5m。
8、防翻越钢制围栏立柱基础高出地坪50mm，保持水泥本色。
9、防翻越钢制围栏形象标识须符合《油气田地面工程视觉形象设计规范》的规定。
10、防翻越钢制围栏场地均不作硬化处理。
